映像マニュアル

機材の設置・操作方法について、映像でご紹介します。

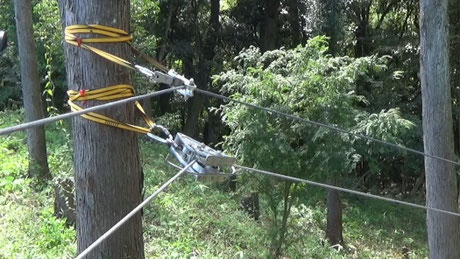

1.　 基本マッシュプーリーの吊し方

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

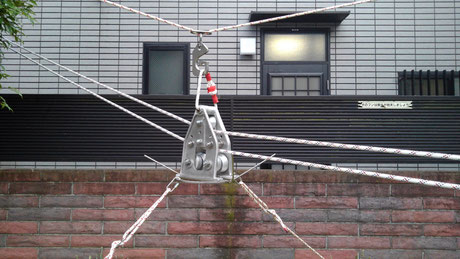

２.　下引きマッシュプーリーの吊し方

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

３.　曲進用マッシュプーリーの吊し方

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

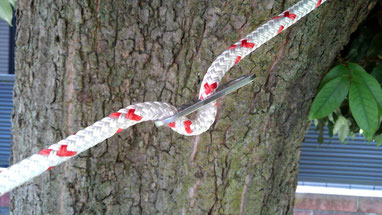

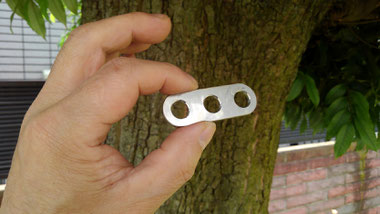

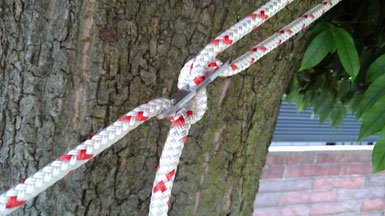

4.　  補助ロープの掛け方

補助ロープ末端を立木などに固定する、より簡単な方法です。

ロープを立木に直接かけると立木を痛めるので、立木にオープンスリングベルトを巻き、ベルトの末端にカラビナを付けた状態を準備します。このカラビナに、補助ロープを掛けることになります。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

5.  　ロープの結合（その１）

　メインロープの結合は次のように行います。現場でもできます。次項（6.）と組み合わせると、現場での結合

時間がかなり短縮されます。

①　ロープの端をカッターで斜めに切る。切り口をターボライターで充分炙り、切り口を保護する。

②　ロープの先端を60ｃｍ折り曲げて重複させ、先端に「輪っか」を作る。

③　ロープ重複部の間に厚手両面テープを貼る（画像には有りませんが、重複部が密着します）。

④　フィラメントテープを強く巻き、固定する（画像とは異なりますが、この方が丈夫です）。

⑤　テグス（30号）を充分強く巻き（往復）、固定する。

⑥　フィラメントテープを強く巻き、表面を保護する。

ここに示した結合方法（①～⑥）は作業時間を要するため、次項（6.）に示す「Tenexロープによるメインロープの結合」方法を考案しました。現場での結合時間が、１結合５分以下（３分）と極めて短くなります。

　事前に、時間を掛けてメインロープ末端に「輪っか」を作ることがげきるので、「輪っか」の強度をさらに上げることもできます。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

6. 　ロープの結合（その２）Tenexロープによるメインロープの結合

　前項（5.）に示した結合には時間が掛かるため、作業時間が制約される現場で行うには不向きな面があります。そこで、前項（5.）に従って、事前にメインロープの末端に「輪っか」を作っておき、現場では、メインロープ両端の「輪っか」を簡単に結合する方法を考案しました。

　「輪っか」の結合に用いるロープはどのようなものでも良いですが、柔軟性があり丈夫な、Tenexロープ（緑色、Φ6ｍｍ、破断荷重1.5トン）がお勧めです。

　映像に観るように、Tenexロープ 長さ75ｃｍを使い、５分以下（３分）でふたつの「輪っか」が結合されます。Tenexロープに結び目を作るので、緩みません。搬送時に張力を受けても、Tenexロープにバランス良く力が加わるため、結び目は固くならず、搬出作業終了後、結び目をほどき、結合を解除できます。

よって、結び目を固く結ぶ必要はありません。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

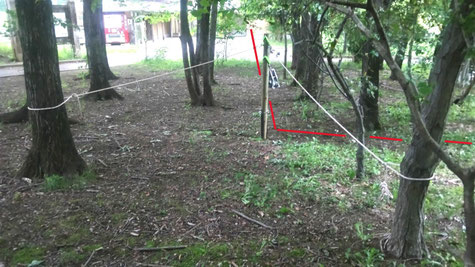

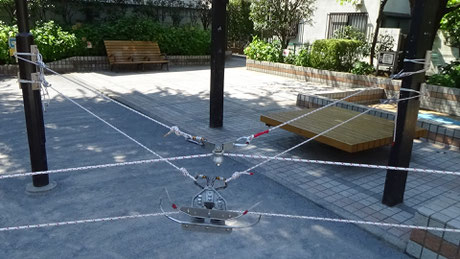

　メインロープのライン上にない材は搬送できません。ライン上にない材をライン上に移動させるのが「横採り」です。マッシュプーリーシステムの搬器を使って、次の手順で「横採り」します。

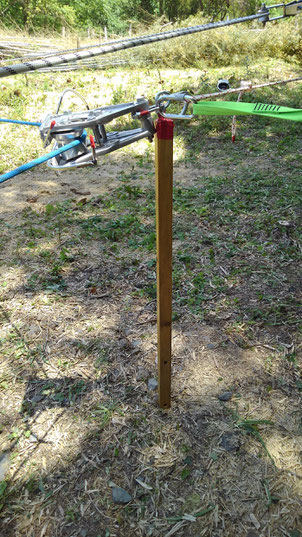

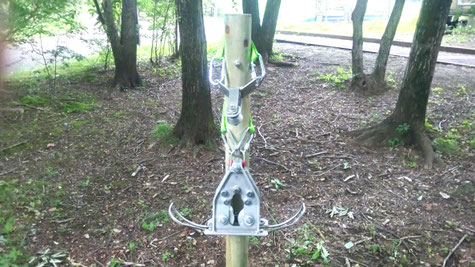

① ライン上の地面に、オーガー（穴掘り器具）をねじ込む。

② オーガーの支柱に固定滑車(Ａ)を取り付ける。

③ 近隣の立木に固定滑車(Ｂ)を取り付ける。

④ 別途の牽引用ロープを固定滑車Ａ,Ｂに通し、ロープの末端を搬器に固定する。

⑤ 搬器のウインチに、搬器を安定させるための重りとしての材（30kg程度）を吊るす。

⑥ 牽引用ロープの先端を横採りしたい材に固定する。

⑦ 駆動装置を始動し、「横採り」したい材をライン上に引き寄せる。

⑧ 以下、⑥、⑦の作業を繰返し、ライン上に材を集積する。

注）固定滑車Aがライン上にあるため、搬器はマッシュプーリーを通過できるので、

　牽引距離の制約は基本的には生じません。

尚、横採りは、「三角ハンドウインチ」を用いて行うのも有効です。

Topicsの「2017/6/2　曲進用マッシュプーリーを用いた搬出」

　　　　「2020/7/24～26　第４回教習会」　　　をご覧ください。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

8.  重い木材へのロープ掛け

　搬出する木材の重量が100kg程度を超えると、力のある男性でも、搬器のロープを木材に掛けるのが容易ではなくなります。つまり、搬器のロープを木材に掛けるには、木材の頭を持ち上げなければなりませんが、木材が重くなると木材の頭を持ち上げるのが大変になるのです。

　そこで、重い木材の頭を容易に持ち上げられる次の手順を提案します。

①　搬出したい木材の横に、半台形斜面を有する木製スペーサー（以下、頭上げスペーサーと      呼ぶ）を置く。

②　木材を挟んで頭上げスペーサーの反対側に、木製の逆転防止くさびを置く。

③　昔から大工道具として使われている木材を回転させる器具（木回し）を用い、搬出したい      木材を頭上げ

　　スペーサー方向に回転させる。「木回し」がない場合には、ただの棒で木材を      テコの原理で回転させても

　　良い。

④　逆転防止くさびを押し込みながら、搬出したい木材を頭上げスペーサーの上に載せる。これにより、搬出した

　い木材の頭が地面から安定して離れたので、木材の頭に搬器のロープを簡単に掛けることができます。この方法

　は、木材の頭にキャップ（マッシュキャップ）を付ける場合にも有効です。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

9．木材の棚積み（棚積みスロープ）

　集材地点（土場）に充分なスペースが無い場合、集めた木材を棚積み（上に積み重ねる）必要が生じます。

山地内では平場が少なく、土場が狭いのが通例ですので、棚積みするのが一般的となります。

　棚積みの高さは１ｍ～２ｍにも及ぶため、棚積みは大変な労働であるとともに、危険を伴う作業です。

このため、林内作業車やポータブルウインチを用いて棚積みを行う場合が多いようですが、林内作業車は侵入道の無い林内へ入ることができません（グラップル等の重機も同様です）。一方、ポータブルウインチは有効なものの、アンカーとなる立木が都合の良い位置にあるとは限らず、固定滑車を工夫・利用して、牽引用ロープの作用

位置を調整しなければなりません。

　そこで、「棚積みスロープ」と「三角ハンドウインチ」を用いた方法を提案します。

①木材の重さが100kg程度以下の場合

　1)木材を載せたい棚積み塊の端に「棚積みスロープ」２本を掛け、それぞれの基部に鉄杭を打ち込んで

　　固定する。

　2)棚積みしたい木材をスロープの下端まで転がして運ぶ。

　3)木材の一端を、スロープを利用してトビで引き上げる。

　4)「棚積みスロープ」には50cm毎に穴が開けられているので、穴に鉄杭を差し込んで、木材を一端休ませる。

　5)木材の他端を、3)、4)と同様に引き上げる。

　6)上記、3)～5)を繰り返し、木材を棚上に載せる。

　7)棚上に載った木材は、棚上を転がすことができる。

②木材の重さが100kg程度を超える場合

　1)木材を載せたい棚積み塊の端に「棚積みスロープ」２本を掛け、それぞれの基部に鉄杭を打ち込んで

　　固定する。

　2)スロープの地面側先端位置に、「頭上げスペーサー」２本を置く。

　3)棚積みしたい木材を転がして運び、「頭上げスペーサー」の上に載せる。

　4)木材が「頭上げスペーサー」上から転がり出ないよう、「逆転防止楔」を木材の下に挿入する。

　5)木材の両端それぞれに、「木材を引掛けるためのロープ」を巻く。

　6)棚積み塊の他端側に置かれた２台の「三角ハンドウインチ」から牽引ロープを引き出し、

　　「木材を引掛けるためのロープ」の輪に、牽引ロープ先端のカラビナを付ける。

　7)木材の一端を、スロープを利用して「三角ハンドウインチ」で引き上げる。

　8)「棚積みスロープ」には50cm毎に穴が開けられているので、穴に鉄杭を差し込んで、木材を一端休ませる。

　9)木材の他端を、7)、8)と同様に引き上げる。

　10)上記、7)～9)を繰り返し、木材を棚上に載せる。

　11)棚上に載った木材は、棚上を転がすことができる。

　以上のようにして、安全で容易に棚積み作業を進めることができます。木材がさらに重い場合

（例えば200kg以上）でも、長い「棚積みスロープ」を製作して使用すれば、無理の無い作業ができます。

「三角ハンドウインチ」は作業員自らの体重がアンカーとなり、設置場所を選ばないので大変便利で、

しかも超低価格です。保管時には折りたたまれ、収納スペースを取りません。
