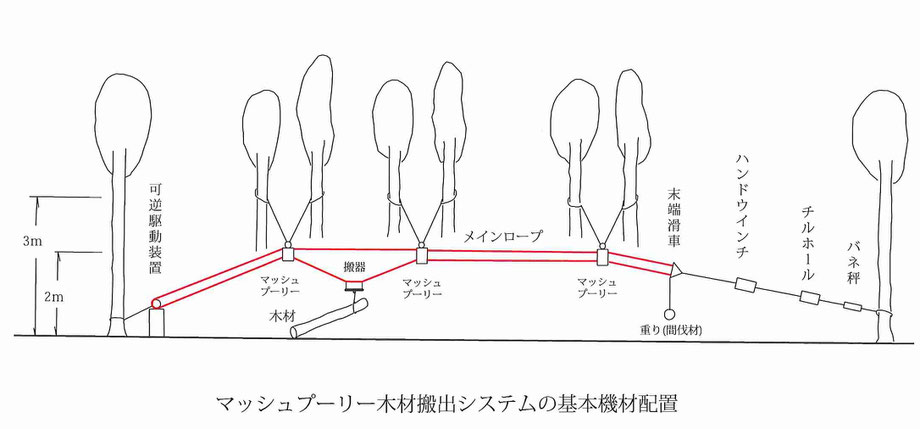

基本機材配置　その１（フルスペック仕様）

　マッシュプーリー木材搬出システムは、主に「マッシュプーリー」「可逆駆動装置」「メインロープ」「搬器」「末端滑車」「ハンドウインチ、チルホール」「バネ秤」などから成ります。下は基本となる機材配置です。

曲進する場合には、「曲進用マッシュプーリー」でメインロープを横方向に引張り、メインロープを曲進させ

ます。材を片吊りするため、チルホールで与える張力は、350～400kgになります。

　在現では、設置が簡単で機材購入費用も安い、次の「その２、マッシュキャップ仕様」を推奨しています。

よって、本ホームページの記載の内容は、主に、「その２、マッシュキャップ仕様」に関するものであることに、

ご注意ください。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

　基本機材配置　その２（マッシュキャップ仕様）

　マッシュプーリーを使わないと材の頭が上がらないため、着脱容易な専用キャップ(マッシュキャップ）を材の頭に付けます。最も単純な機材構成ですが、設置が簡単、機材購入費用も低減されます。

　可逆駆動装置を利用しているので、次の利点は維持されます。

　①　キャップが自動返送される。

　②　下げ荷をしてもエンジンブレーキで制動される。

　③　効率的な搬送スピードが維持される。

　④　直進のみの場合には小型搬器を用い、上側のメインロープからも揚力を得ることができる。

　⑤　小型搬器を中型搬器に取り換えれば曲進もでき、長距離搬送が可能になる。

　　　この時、曲進用マッシュプーリーを利用する。

　⑥　材を片吊りする必要が無いため、チルホールで与える張力は、200kg程度になります。

　⑦　材を片吊りしないため、重い材の搬送が可能となります。

 　問題が発生すると考えられるのは、斜面を斜めに搬出する場合です。材が傾斜方向に転がり、ライン近傍の

立ち木に引掛ってしまいます。この場合には、間伐材を並べ、横流れ防止用のガイドレールを設置します。

　マッシュキャップ仕様の方が利点が多いので、現在では、このシステムをお勧めしています。

　尚、専用キャップの装着は、材の頭を簡単に上げる方法（映像マニュアル、８．重い木材へのロープ掛け、

参照）を用いると簡単です。Topics（キャップと可逆駆動装置のみによる搬出）に動画が掲載されています。

注）メインロープの高さは、地面から1.2ｍ（～1.5ｍ）程度に設置します。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

基本機材配置　その３（張力設定位置の変更）

　メインロープを張るために、末端のチルホールで張力を与えますが、メインロープが漸次伸びるので、

チルホールの張力を随時与え直す必要があります。

　このため、チルホールが山の上方に位置する場合、度々、斜面を登らなければならなくなってしまします。

これは大変な苦労なので、次の図のように、チルホールの位置を変更することが提案されます。

　末端滑車とチルホールの間に別ロープ（黄色で示す）を加え、一般固定滑車で迂回させて、

チルホールの位置を、作業が楽な位置に変更します。下図では駆動装置のドライバ－が居る位置まで移動させて

いますが、山中の荷掛け作業員が居る位置まででも充分です。

一般固定滑車としては、おたふく滑車が推奨されます。

(変更距離が短い場合でも、おたふく滑車は、チルホールのワイヤーにも対応できます。）

尚、下図で、赤色線はメインロープ、青・緑色線はロープまたはスリングベルト、ワイヤー、黒丸●は立木です。

 　　また、別ロープを迂回させることにより、ロープの内角となる領域が発生しますので、

　　　　　　注意が必要です（一般固定滑車周辺の内角域）。

注）メインロープが伸びることは、一見、不便なように思われますが、これにより安全が確保されています。

　つまり、トラブルが発生して、メインロープに過度の張力が発生した場合、メインロープの全長が伸び、

　駆動装置の駆動ドラムに巻付いているメインロープが緩むため、駆動ドラムが空回りして、メインロープの

　牽引が自動的に停止します。
