トラブル防止 可逆駆動装置

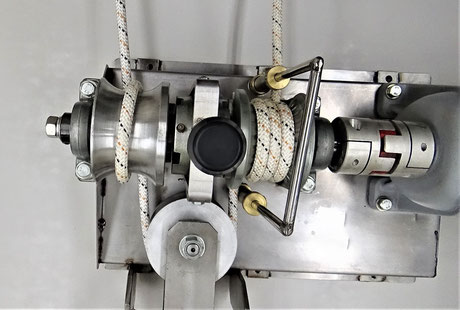

次の写真のように、メインロープの巻き回数は、右側ドラムに3回、左側ドラムに1回巻くのが基本

です。



材牽引時に右側ドラムのロープが滑る時

 右側ドラムへの巻き回数を3 → 4回にします。



搬器返送時に左側ドラムのロープが滑る時

 左側ドラムへの巻き回数を1 → 2回にします。

 注)滑らない場合には、1回巻きを基本として

  ください。左側ドラムにはロープガイドがない

  ので、2回巻きにすると、ロープがドラムに

                          絡む場合が有ります。
